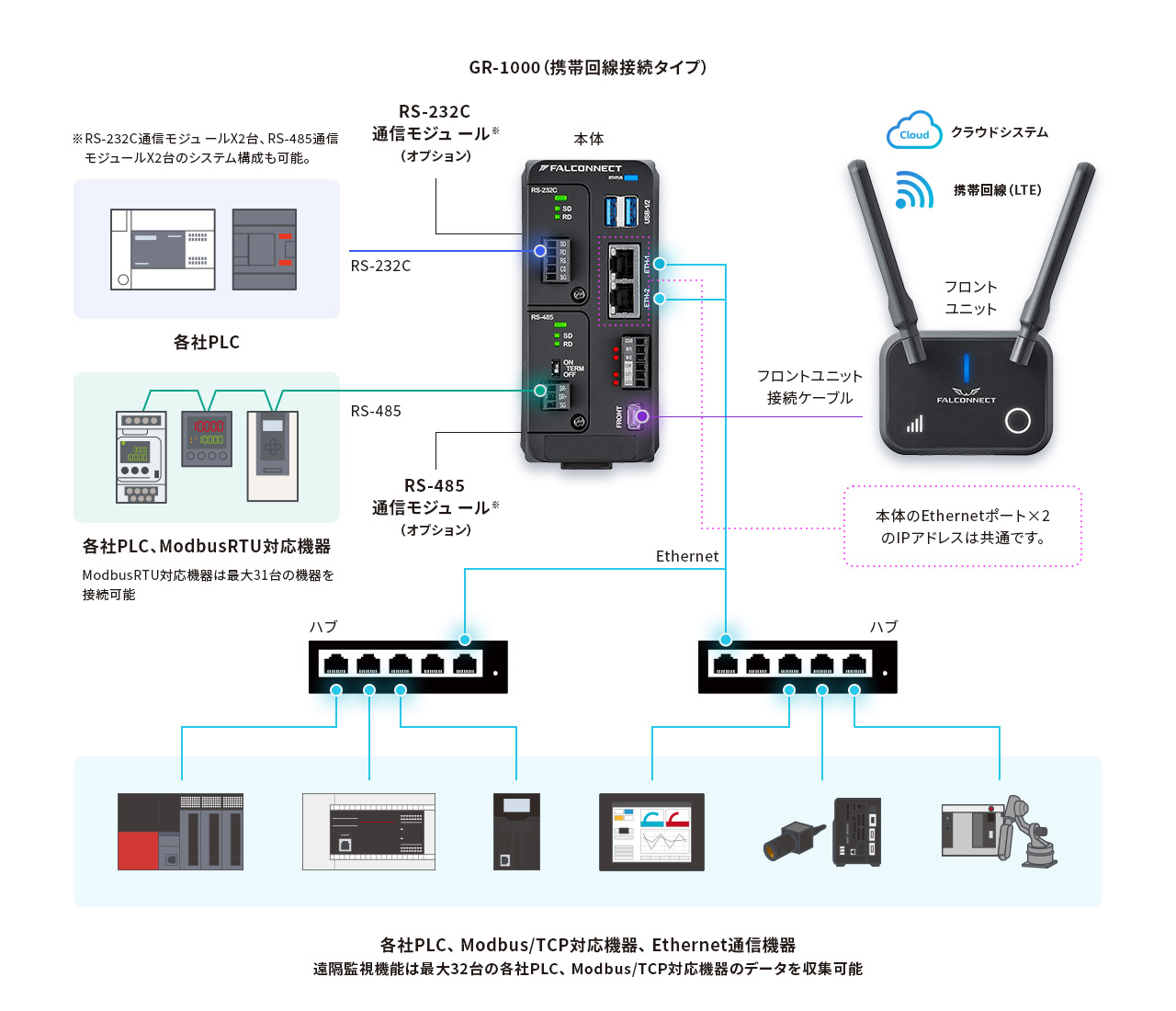

システム構成
遠隔監視機能の接続機器一覧
| メーカー | 機種 | 対応インターフェース | ||
|---|---|---|---|---|
| Ethernet | RS-232C | RS-485 | ||
| 三菱電機(株) | MELSEC iQ-R/MELSEC-Q/MELSEC iQ-F/MELSEC-L | ◯ | ◯ | ◯ |
| MELSEC-F（FX3U/FX3UC/FX3G/FX3GC/FX3S他） | ◯ | ◯ | ー | |
| (株)キーエンス | KV-8000/KV-7000/KV-5000/KV-3000/KV-1000/KV-700/KV Nano | ◯ | ◯ | ー |
| オムロン(株) | NX/NJ | ◯ | ◯ | ー |
| CJ2/CJ1/CP1H/CP1L/CP1E | ◯ | ◯ | ー | |
| CS1G/CS1H | ◯ | ー | ー | |
| パナソニックデバイス SUNX(株) |
FP7/FP0/FP0H/FP0R/FP2SH | ◯ | ◯ | ー |
| FPΣ/FP-X | ー | ◯ | ー | |
| (株)ジェイテクト | TOYOPUC PC10/TOYOPUC PC3 | ◯ | ー | ◯ |
| TOYOPUC-Plus | ー | ー | ◯ | |
| (株)安川電機 | MP3000/MP2000 | ◯ | ー | ー |
| 横河電機(株) | FA-M3/FA-M3V | ◯ | ー | ー |
| 芝浦機械(株) | TCmini | ー | ◯ | ー |
| 汎用プロトコル | Modbus/TCP | ◯ | ー | ー |
| ModbusRTU | ー | ◯ | ◯ | |
※ルータと組み合わせることで海外でも使用可能なGR-500（有線LAN接続タイプ）も用意しています。詳しくは弊社までお問い合わせ下さい。
仕様
一般仕様
| 項目 | 仕様 | |
|---|---|---|
| 型式 | GR-1000 | GR-500 |
| 電源電圧 | DC12V (-10%)~24V (+20%) | |
| 消費電流 | 2.5A以下 | 2.3A以下 |
| 使用周囲温度 | 0~55°C（氷結しないこと） | |
| 使用周囲湿度 | 10~85%RH（結露しないこと） | |
| 保存周囲温度 | -20~85°C（氷結しないこと） | |
| 保存周囲湿度 | 10~85%RH（結露しないこと） | |
| 使用雰囲気 | 塵埃、腐食性ガスがひどくないこと | |
| 使用標高 | 2000m以下 | |
| 汚染度 | 2 （室内使用） | |
| 過電圧カテゴリ | 1 | |
| 耐ノイズ性 | IEC61000-4-2/3/4/5/6 準拠 | |
| 耐電圧 | AC1500V 1分間 （電源端子と外部入出力端子間、および外部端子一括とケース間） | |
| 絶縁抵抗 | 50MΩ以上(DC500Vメガにて電源端子と外部入出力端子間、および外部端子一括とケース間） | |
| 耐振動 | 5~9Hz片振幅3.5mm 9~150Hz定加速度9.8m/s2 X,Y,Z各方向10回(100分間） （JIS B 3502, IEC61131-2準拠） | |
| 保護構造 | IP64 （フロントユニットの前面部のみ、防水アンテナ(GR-A002)使用時のみ。） | ー |
| 外形寸法(mm) |
本体：60(L)X130(W)X120(H）（突起部、端子台を除く） フロントユニット：125(L) X 90(W) X 16(H）（突起部、アンテナ、 固定リングを除く） |
60(L)X130(W)X120(H)（突起部、端子台を除く） |
| 質量 | 本体：約650g、フロントユニット：約200g | 約650g |
性能仕様（FALCONNECTゲートウェイ）
| 項目 | 仕様 | |||
|---|---|---|---|---|
| 型式 | GR-1000 | GR-500 | ||
| クラウド接続インターフェース | 通信方式 | 携帯回線 | イーサネット | |
| 通信規格 | UMTS : LTE Cat4 | 10BASE-T/100BASE-TX | ||
| 技術基準適合 | 日本 ※海外についてはお問い合わせください |
ー | ||
| SIM | 内蔵 | ー | ||
| 伝送速度 | ー | 10Mbps/100Mbps | ||
| 伝送ケーブル | ー | カテゴリ5e以上のSFTP(SF/UTP推奨)、ストレート | ||
| 最大ケーブル長 | ー | 100m | ||
| 外部機器接続 インターフェース |
イーサネット | 通信規格 | 10BASE-T/100BASE-TX | |
| 伝送速度 | 10Mbps/100Mbps | |||
| 伝送ケーブル | カテゴリ5e以上のSFTP(SF/UTP推奨）、ストレート | |||
| 最大ケーブル長 | 100m | |||
| 通信ポート数 | 2 | 1 | ||
| USB通信（ホスト） | 通信規格 | USB 3.0、 USB2.0 | ||
| 接続インターフェース | Type-A | |||
| 最大ケーブル長 | 3m※ | |||
| 通信ポート数 | 2 | |||
| 外部入力 | 入力点数 | 2点 | ||
| 入力形式 | 接点入力 | |||
| コモン方式 | 2点／1コモン(1端子) | |||
| 最小ON電圧 | 19V | |||
| 最大OFF電流 | 1.6mA | |||
| 最大入力電圧 | DC28.8V | |||
| 接続インターフェース | 端子台 | |||
| 外部出力 | 出力点数 | 2点 | ||
| 出力素子 | MOSFET (N-ch)（過電流保護機能あり） | |||
| 定格負荷 | DC30V、 0.2A | |||
| OFF時漏れ電流 | 100µA以下 | |||
| ON時残留電圧 | DC0.5V以下 | |||
| コモン方式 | 2点／1コモン(1端子) | |||
| 接続インターフェース | 端子台 | |||
※使用する機器での動作可否はユーザで確認してください。
性能仕様（通信拡張モジュール）
| 項目 | 仕様 | ||
|---|---|---|---|
| 型式 | GR-M232 | GR-M485 | |
| 通信規格 | RS-232C X 1 | RS-485 X 1 | |
| 接続インターフェース | 端子台 | ||
| 伝送速度 | 9600/19200/38400/57600/115200 bps | 9600/19200/38400/57600/115200/230400 bps | |
| 伝送方式 | 全二重 | 半二重 | |
| データ形式 | スタートビット | 1ビット | |
| データビット | 7/8ビット | ||
| ストップビット | 1/2ビット | ||
| パリティ | なし／偶数／奇数 | ||
| RS/CSフロー制御 | あり | ー | |
| 伝送距離 | 15m | 1200m | |
| 伝送台数 | 1台 | 最大31台 | |
